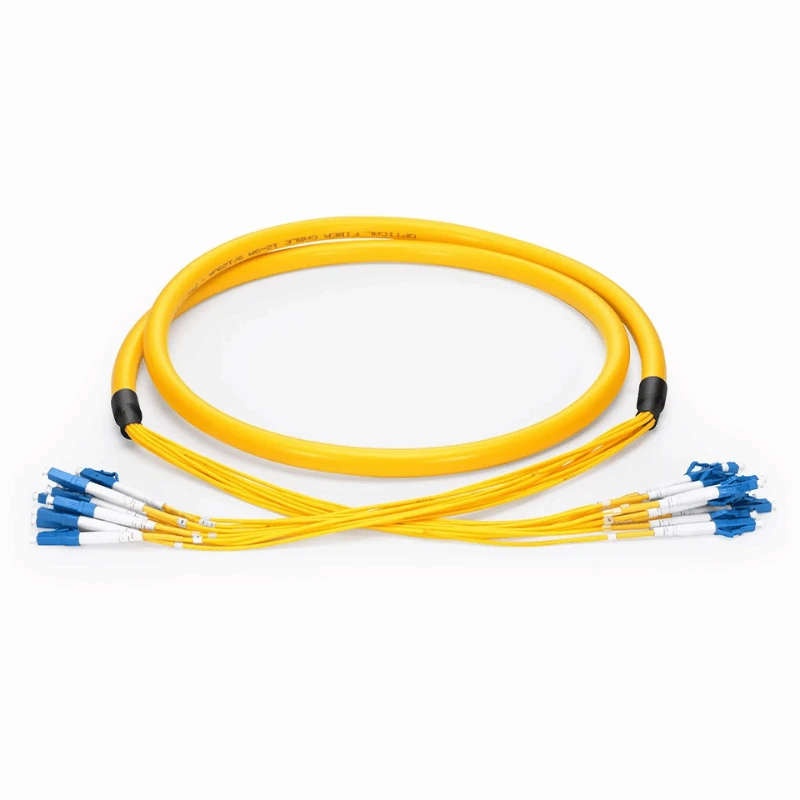

Кабель-адаптер MTP-LC — это оптоволоконный узел с заводской-заделкой, который соединяет интерфейс MTP/MPO высокой-плотности с несколькими дуплексными интерфейсами LC. Он предназначен для структурированной кабельной разводки между магистральными магистралями MTP/MPO, системами коммутации и активным оборудованием, где требуются порты LC. Доступны конфигурации для одномодовых-и многомодовых сетей с указанием количества волокон, полярности, пола разъема, структуры кабеля и оболочки в соответствии с приложением.
Технические характеристики и конфигурация
|
Элемент |
Доступная конфигурация |
|
Тип волокна |
ОС2, ОМ3, ОМ4, ОМ5 |
|
Количество волокон |
8F, 12F, 24F или по индивидуальному заказу |
|
Разъем МТР/МПО |
Мужчина или женщина; закреплено или откреплено по мере необходимости |
|
MTP/MPO польский |
ПК или БТР |
|
LC-разъем |
LC/UPC или LC/APC |
|
Полярность |
Тип A, Тип B или Тип C |
|
Структура кабеля |
Лента, микро-распределение или разделение |
|
Длина кабеля |
1 м, 2 м, 3 м, 5 м или по индивидуальному заказу |
|
Куртка |
ПВХ, ЛСЖ или ОФНП |
|
Стандартные вносимые потери |
Меньше или равно 0,35 дБ |
|
Вариант с низкими-убытками |
Меньше или равно 0,25 дБ |
|
Вариант со сверх-низкими- потерями |
Меньше или равно 0,15 дБ |
|
Рабочая температура |
от -20 градусов до +70 градусов |
|
Согласие |
МЭК 61754-7, TIA-604-5, RoHS, REACH |
Для 12-волоконных сборок разъем MTP/MPO может заканчиваться шестью дуплексными соединениями LC.
OEM и настройка
Пользовательские конфигурации включают в себя:
Волокно и количество волокон
ОС2, ОМ3, ОМ4, ОМ5; 8F, 12F, 24F или учитываются в зависимости от проекта-.
01
Конфигурация разъема
MTP/MPO «папа» или «мама», закрепленные или не закрепленные; LC/UPC или LC/APC.
02
Полярность и отображение волокон
Введите сопоставление A, B, C или -определенное пользователем, если это технически применимо.
03
Спецификация кабеля
Настраиваемая общая длина, размеры прорыва, материал оболочки и диаметр кабеля.
04
OEM-требования
Печать на оболочках, идентификационные этикетки, маркировка разъемов и упаковка,-индивидуальная для клиента.
05
При установке с высокой-плотностью конструкция кабеля и размеры вывода должны быть подтверждены с учетом доступной стойки, панели, кассеты или места для оборудования перед началом производства.
Приложения
Дата-центры
Магистральная связь MTP/MPO-к-подключениям оборудования LC и коммутация высокой-плотности.
Серверы и сети хранения данных
LC-интерфейсы для коммутаторов, серверов и оборудования SAN.
Системы распределения волокна
Соединения между магистральной инфраструктурой MTP/MPO и патч-панелями или модулями LC.
Телекоммуникации и корпоративные сети
Структурированные волоконно-оптические каналы требуют преобразования-завершенной на заводе MTP/MPO-в-LC.
Контроль качества и тестирование
Перед отправкой каждая сборка проходит производственную проверку и оптические испытания. К элементам-контроля качества относятся:
100% тестирование вносимых потерь и обратных потерь для готовых сборок.
Проверка торцевой поверхности разъема-на предмет загрязнений, царапин, вмятин и других дефектов.
Проверка полярности и сопоставления-волокон в соответствии с указанной конфигурацией.
Проверка размеров разъемов и кабелей для проверки целостности сборки.
Проверка материалов и соответствия указанным требованиям к курткам и компонентам.
Производительность разъема MPO/MTP обычно определяется в соответствии с требованиями IEC 61754-7 и TIA-604-5, тогда как фактические пределы вносимых потерь должны быть подтверждены в соответствии с выбранным классом производительности.
Часто задаваемые вопросы
Вопрос: Как вы можете убедиться, что этот кабель совместим с моей существующей системой MTP/MPO?
О: Мы можем проверить тип ответного разъема, пол, конфигурацию контактов, схему расположения волокон, полировку разъема и интерфейс оборудования по сравнению с вашими существующими компонентами. Предоставление фотографии, номера детали или чертежа системы помогает избежать заказа несовместимого узла.
Вопрос: Могу ли я заказать образцы перед размещением оптового заказа?
А: Да. Перед серийным производством могут быть изготовлены образцы для проверки конфигурации и совместимости. Стоимость образцов и стоимость доставки обычно указываются отдельно и могут быть зачтены в счет последующего оптового заказа в зависимости от количества заказа.
Вопрос: Каков типичный минимальный заказ для этого кабеля?
О: Для стандартных конфигураций обычно принимаются заказы на небольшие-объемы или заказы на образцы. Для индивидуальных сборок минимальный заказ зависит от компонентов разъема, материалов кабеля, требований к маркировке и организации производства; Точный минимальный заказ может быть подтвержден с помощью предложения.
Вопрос: Каково стандартное время производства?
О: Стандартные конфигурации обычно отправляются в течение 3–5 рабочих дней. Индивидуальные заказы OEM обычно занимают 7–12 рабочих дней, в зависимости от количества заказа и наличия материалов.
Вопрос: Можете ли вы поддерживать согласованные спецификации для повторных заказов?
А: Да. Утвержденные чертежи, спецификации, схемы волокон, спецификации соединителей, сведения о маркировке и требования к проверке можно сохранить в качестве производственной справки для повторных заказов. Это помогает поддерживать согласованность конфигурации для нескольких партий закупок.
Вопрос: Какие документы могут быть предоставлены вместе с отправкой?
Ответ: Типичная документация может включать коммерческий счет, упаковочный лист, спецификацию продукта, а также отчет об инспекциях или испытаниях. Сертификаты, такие как документация RoHS или REACH, могут быть предоставлены, если это требуется проектом и применимо к поставляемым компонентам.
Вопрос: Как упаковываются переходные кабели MTP-LC для международной доставки?
О: Каждая сборка защищена от загрязнения, изгибов и механических повреждений при транспортировке. Отдельные пакеты, защитные колпачки, картонные коробки и внешняя транспортировочная упаковка могут быть изготовлены в соответствии с количеством кабелей, требованиями к защите разъемов и инструкциями покупателя по упаковке.
Вопрос: Что произойдет, если поставленный кабель не соответствует утвержденной спецификации?
О: Свяжитесь с нами и сообщите номер заказа, количество товара, фотографии и соответствующие результаты проверки. Мы можем сравнить поставленные узлы с утвержденной производственной спецификацией и организовать замену, доработку или другое согласованное решение в случае подтверждения производственного несоответствия.
