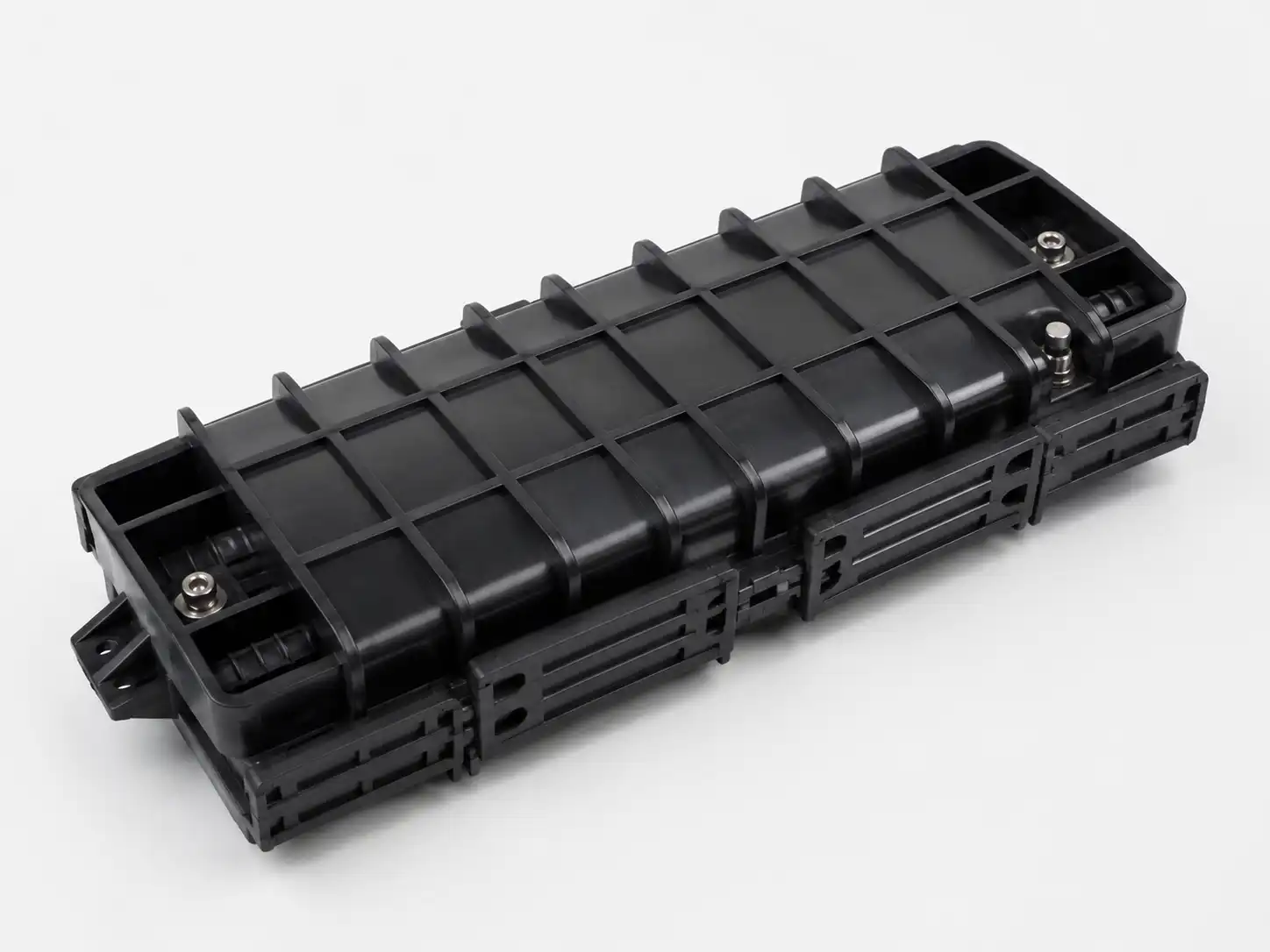

12-жильный горизонтальный затвор для сращивания оптоволокна — это компактный корпус для наружного применения, предназначенный для защиты и организации до 12 сращиваний одиночных-волокон в сетях FTTH и за пределами-заводских сетей. Его горизонтальная линейная конструкция подходит для уплотнения кабельных соединений, точек разветвления и мест ремонта, где пространство и возможности соединения ограничены. В затворе используется повторно-механическое уплотнение и настраиваемые кабельные вводы для практического обслуживания в полевых условиях.
Технические характеристики
|
Спецификация |
Подробности |
|
Тип продукта |
Закрытие для сращивания 12-волоконного горизонтального оптоволоконного кабеля |
|
Тип закрытия |
Горизонтальный/линейный |
|
Максимальная емкость соединения |
12 соединений одиночных-волокон |
|
Лоток для сращивания |
1 лоток 12F |
|
Кабельные порты |
2 или 4 порта; 1 вход/1 выход или 2 входа/2 выхода |
|
Диаметр кабеля |
Обычно Ø5–13 мм, в зависимости от конфигурации- |
|
Материал корпуса |
инженерный пластик, устойчивый к ультрафиолетовому излучению-; Варианты ПК/АБС/ПП |
|
Метод уплотнения |
Повторно-входное механическое уплотнение |
|
Рейтинг защиты |
Конструкция со степенью защиты IP68 |
|
Рабочая температура |
от −40 градусов до +65 градусов |
|
Стандартный цвет |
Черный |
Структура и управление волокнами
Затвор сочетает в себе защитный корпус, систему уплотнений, компоненты-ввода кабеля, лоток для сращивания, область-прокладки оптоволокна и точки крепления-прочного-элемента кабеля. Лоток для сращивания 12F упорядочивает сращиваемые втулки и провисание волокна, сохраняя при этом контролируемую прокладку волокна. Фиксатор кабеля изолирует внешние тянущие силы от места сращивания, снижая механическое напряжение во время установки и обслуживания.
Механическая конструкция с возможностью повторного входа-позволяет техническим специалистам открывать корпус для проверки, ремонта или модификации сети без полной замены крышки.
Совместимость и установка кабелей
Перед заказом подтвердите количество волокон, внешний диаметр кабеля, количество входных-кабелей, конструкцию кабеля, тип прочного-элемента и требуемый метод установки. Эти параметры определяют соответствующий порт и конфигурацию уплотнения.
Затвор может поставляться для установки на высоте, на столбе/стене-, в воздуховоде, в лазе/лазе, под землей и непосредственно-подземным способом с необходимыми монтажными и герметизирующими аксессуарами. Во время установки оболочки кабелей и силовые элементы должны быть надежно закреплены перед прокладкой волокна, а минимальный радиус изгиба, указанный производителем, должен быть соблюден.
Приложения
Типичные области применения включают в себя:
Соединение точек раздачи и распределения FTTH в точках компактной-граничной сети
Кабельные соединения, монтируемые на высоте и на столбе-в условиях ограниченного пространства
Монтаж воздуховодов и смотровых отверстий, требующих защищенного линейного сращивания
Точки ремонта кабеля после повреждения трассы или проведения технического обслуживания
Подключения филиалов в сельских широкополосных сетях и сетях последней-мили
Настенные-точки соединения для наружного монтажа рядом со зданиями и узлами доступа
OEM/ODM и поставка
DIMI поддерживает маркировку OEM-логотипом, индивидуальную упаковку, цвет корпуса, конфигурацию портов кабеля-и наборы аксессуаров. При проектных заказах инженеры могут проверить количество волокон, диаметр кабеля, условия установки и требования к брендингу перед началом производства. Могут быть предоставлены образцы для оценки продукта и утверждения проекта.
Проверка качества и документация
Контроль качества включает входной контроль материалов, проверку-в процессе сборки, проверку герметизации и механических повреждений, проверку-готовой продукции и проверку-экспортной упаковки. Применимые испытания продукта могут включать в себя испытания на герметичность IP68, растяжение и удержание кабеля, удар, раздавливание, изгиб, циклическое изменение температуры, старение под воздействием ультрафиолета и испытание солевым -распылением соответствующих металлических компонентов.
Для оценки проекта могут быть предоставлены таблицы данных, записи проверок и соответствующие отчеты об испытаниях. Производственная система DIMI имеет сертификаты управления качеством ISO 9001:2015 и TL-9000.
Заказ и логистика
минимальный заказ
100 шт. для стандартных оптовых заказов; образцы заказов доступны для оценки.
01
Обработка
Обычно 7–14 рабочих дней после спецификации и подтверждения заказа.
02
Перевозки
Обычно 20–30 дней морским, воздушным или экспресс-доставкой, в зависимости от пункта назначения и способа доставки.
03
Упаковка
Индивидуальная защитная упаковка и экспортные коробки; Паллетизация и индивидуальная маркировка доступны для проектных заказов.
04
Оплата
T/T или L/C можно использовать для стандартных заказов B2B; другие договоренности могут быть подтверждены для соответствующих проектов.
05
Часто задаваемые вопросы
Вопрос: Может ли затвор поставляться в виде полного установочного комплекта?
А: Да. Полный комплект может включать лоток для сращивания, уплотнительные компоненты, детали для крепления кабеля-, защитные рукава для сращивания и необходимые монтажные принадлежности. Точная спецификация материалов должна быть указана в предложении, чтобы избежать несоответствия принадлежностей.
Вопрос: Можете ли вы сравнить существующую модель закрытия или модель конкурента?
А: Да. Для проектов замены или проектов под частной-торговой маркой покупатели могут предоставить существующий образец, чертеж, фотографии или номер модели. DIMI может проанализировать механическую конфигурацию и разработать соответствующую или эквивалентную OEM-версию, если это технически возможно.
Вопрос: Какую информацию следует включать в запрос предложения?
О: Укажите необходимое количество, страну назначения, модель кабеля, ожидаемый годовой или проектный объем, требования к упаковке, а также все необходимые документы для проверки или сертификации. Для не-стандартных проектов рекомендуется использовать спецификацию кабеля или существующий образец затвора.
Вопрос: Можете ли вы поддерживать поэтапные или повторные заказы по проектам?
А: Да. Программы-на основе проектов и повторные поставки могут быть организованы с планированием производства на основе прогнозируемого количества, стабильности спецификаций и требуемых сроков поставки.
Вопрос: Какие документы могут сопровождать оптовую отправку?
О: В зависимости от заказа документация может включать коммерческий счет, упаковочный лист, сертификат происхождения, паспорт продукта, протоколы проверок и соответствующие протоколы испытаний. Документацию по проекту- следует запрашивать до подтверждения заказа.
Вопрос: Можно ли заказать затвор в разных конфигурациях в рамках одного проекта?
А: Да. Если для проекта требуется несколько вариантов, можно указать различное расположение портов, конфигурации кабельных-вводов, цвета и комплекты аксессуаров. Каждая конфигурация должна быть подтверждена и задокументирована перед массовым производством.
Вопрос: Можно ли организовать проверку-сторонней организацией?
А: Да. Проверка третьей стороной-может быть скоординирована, если этого требует покупатель или договор проекта. Объем проверки, метод отбора проб, требования к испытаниям и инспекционный орган должны быть согласованы до начала производства.
Вопрос: Можно ли поддерживать срочные заказы?
Ответ: Ускоренное производство можно оценить в зависимости от текущих мощностей, наличия материалов, количества заказа и конфигурации. Покупатели должны указать необходимую дату поставки при запросе предложения, чтобы варианты производства и доставки могли быть рассмотрены вместе.
