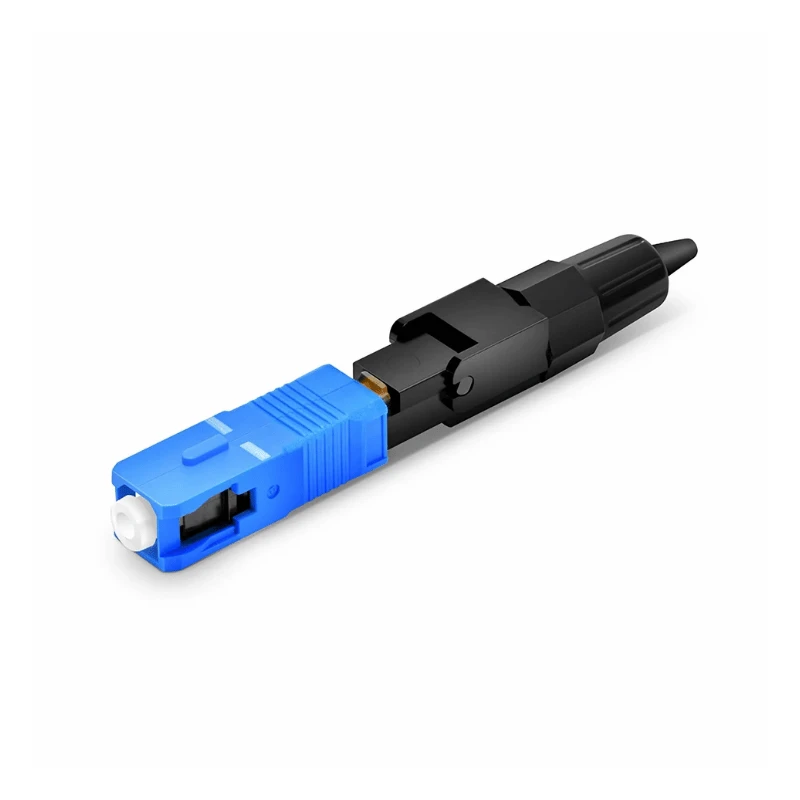

Оптоволоконный кабель SC Разъем UPC

Соединитель SC UPC для оптоволоконного кабеля — это разъем SC заводской-заводской сборки, предназначенный для оконцевания и соединения одномодовых- оптоволоконных кабелей. В нем используется керамический наконечник диаметром 2,5 мм и двухтактная соединительная конструкция для стабильного соединения с совместимыми адаптерами SC. Стандартная конфигурация подходит для одномодового волокна 9/125 мкм- и кабеля 2,0 мм. В соответствии с требованиями проекта доступны кабели других диаметров и конфигурации сборки.

Разъем состоит из наконечника из циркониевой керамики, корпуса разъема, компонентов выравнивания и чехла для-разгрузки от натяжения. Наконечник диаметром 2,5 мм обеспечивает стандартизированный интерфейс сопряжения SC, а двухтактный механизм соединения обеспечивает простую установку и снятие с адаптеров SC.

Торцевая поверхность UPC отполирована для обеспечения физического контакта между сопрягаемыми поверхностями волокна и контроля оптического отражения. Корпус разъема защищает внутреннюю структуру выравнивания, а чехол для разгрузки от натяжения-снижает механическое напряжение в месте перехода кабеля-к-разъему.

Стандартная версия предназначена для одномодового волокна 9/125 мкм, включая приложения типа OS2-. Для сборок, в которых используется волокно,-нечувствительное к изгибу, совместимость также может быть указана в соответствии с применимой категорией волокна ITU-T. ITU-T G.657 охватывает-потери-нечувствительные к изгибам одномодовые волокна и кабели, используемые, в частности, в системах доступа и установках с высокой плотностью размещения.

Разъем следует выбирать в зависимости от режима волокна, диаметра кабеля, интерфейса адаптера, типа полировки и условий применения.

Телекоммуникационные сети:Соединение оборудования, распределительные щиты и линии передачи

Фтт/фттх:Оптическое распределение и оптоволоконные соединения-на стороне абонента

Дата-центры:Исправление и подключение оборудования, где указаны sc-интерфейсы

Корпоративные сети:Магистральная сеть и построение---оптических линий связи

Кабельное телевидение и трансляция:Распределение оптического сигнала и соединение оборудования

Промышленные сети:Оптоволоконные соединения в системах автоматизации и связи, где соответствуют экологические требования.

Интерфейс sc push-pull особенно удобен для приложений, требующих частой установки и снятия разъема.

Для OEM-заказов и проектных заказов разъем может быть сконфигурирован в соответствии с требованиями, включая:

Для серийного производства перед массовым производством необходимо подтвердить применимый чертеж, оптические характеристики, конструкцию кабеля, требования к допускам и критерии проверки.

Перед отправкой каждая производственная партия должна быть проверена на соответствие утвержденной спецификации продукта. К основным объектам проверки относятся:

Конечная-проверка лица:Загрязнения, царапины, сколы и дефекты полировки.

Тестирование вносимых потерь:Проверка соответствия указанному максимальному значению

Тестирование возвратных потерь:Проверка эффективности обратного-отражения UPC

Проверка наконечника и размеров:Критические интерфейсные и сборочные размеры

Проверка сборки кабеля-к-разъему:Состояние чехла, корпуса, обжатия и снятия-разгрузки от натяжения

Испытание на стыковку/долговечность:Проверка работоспособности разъема после повторного сопряжения, где это необходимо.

Экологические испытания:Испытание температуры или влажности, если этого требует спецификация проекта.

Для заказов OEM могут быть определены дополнительные механические, экологические или оптические испытания в соответствии с применимыми спецификациями или стандартами испытаний заказчика. Размеры интерфейса разъема должны контролироваться в соответствии с применимыми требованиями семейства SC IEC 61754-4.
