Кабель-адаптер MPO/MTP
DIMI Fiber производит переходные кабели MPO/MTP для оптоволоконных соединений высокой-плотности между интерфейсами MPO/MTP и указанным оптическим оборудованием или системами распределения. Доступны конфигурации для волокон OS2, OM3, OM4 и OM5 с 8, 12, 16 и 24 волокнами, штыревыми или не-штыревыми разъемами, полярностью типа A/B/C, стандартной или нестандартной длиной, а также оболочками из ПВХ, LSZH или OFNP.
-

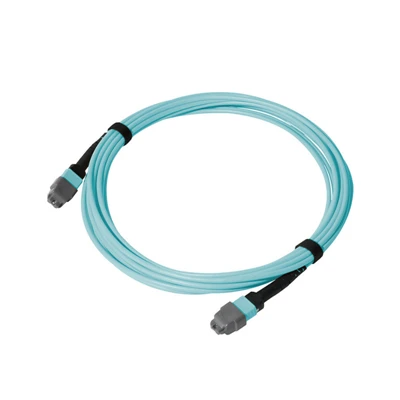

![Кабель преобразования полярности MPO]()
Кабель преобразования полярности MPOКабель преобразования полярности MPO — это оптоволоконный узел с-заделкой на заводе, предназначенный для исправления-положения волокна или несоответствия полярности Tx/Rx в кабельных системах... -
![Кабель-адаптер MPO «мама-папа»]()
Кабель-адаптер MPO «мама-папа»Кабель-переходник MPO «мама-папа» — это многоволоконная сборка с заводской -заделкой-, имеющей гнездовой разъем MPO на одном конце и вилочный разъем MPO на другом. На женском конце используются... -

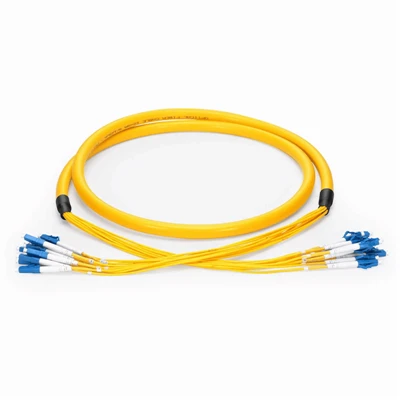

![Кабель-адаптер MTP-LC]()
Кабель-адаптер MTP-LCКабель-адаптер MTP-LC — это оптоволоконный узел с заводской-заделкой, который соединяет интерфейс MTP/MPO высокой-плотности с несколькими дуплексными интерфейсами LC. Он предназначен для... -
![Кабель-адаптер MPO-FC]()
Кабель-адаптер MPO-FCКабель-адаптер MPO-FC — это оптоволоконный узел с заводской-заделкой, который соединяет интерфейс MPO/MTP с отдельными интерфейсами FC. Он предназначен для центров обработки данных,... -
![Кабель-адаптер MPO-LC]()
Кабель-адаптер MPO-LCКабель-адаптер MPO-LC — это многоволоконный кабель с заводской-заделкой-, который соединяет интерфейс MPO/MTP высокой-плотности с отдельными дуплексными портами LC. Он используется для перехода...
Типы переходных кабелей MPO/MTP
DIMI Fiber поставляет переходные кабели MPO/MTP для различных интерфейсов разъемов, конфигураций оптоволокна и требований к полярности.
Переходной кабель MPO-MPO
Предварительно-кабельные сборки MPO для прямого подключения между совместимыми интерфейсами MPO. Доступен с указанным количеством волокон, конфигурацией контактов, полярностью и длиной кабеля.
Переходной кабель MTP-MTP
Многоволоконные сборки-на основе MTP для-плотных соединений между совместимыми интерфейсами MTP. Закрепленные или не-закрепленные конфигурации выбираются в зависимости от ответных разъемов.
Кабель-адаптер MPO/MTP-LC
Преобразует многоволоконный интерфейс MPO/MTP в соединения LC для оборудования, систем распределения и указанных конфигураций коммутации. Количество волокон, полярность, тип разъема и длина кабеля настраиваются в соответствии с приложением.
Кабель-адаптер MPO/MTP-SC
Обеспечивает конфигурацию интерфейса MPO/MTP---SC для систем, требующих многоволоконного соединения с одной стороны и подключения SC с другой.
Кабель преобразования полярности MPO
Разработан для определенных требований к отображению волокон MPO и преобразованию полярности. Доступны конфигурации типа A, типа B или типа C в соответствии с существующей архитектурой канала.
Специальный переходной кабель MPO/MTP
Пользовательские сборки могут быть изготовлены с указанным типом волокна, количеством волокон, комбинацией разъемов, конфигурацией контактов, полярностью, расположением волокон, длиной кабеля и оболочкой. Для проверки конфигурации можно предоставить существующие кабели, чертежи, спецификации или номера деталей разъемов.
Конфигурации переходного кабеля MPO/MTP
Кабельная сборка может быть выбрана в соответствии с интерфейсом разъема, конфигурацией волокна и требованиями к установке.
|
Параметр |
Доступные опции |
|
Разъем |
МПО/МТП |
|
Контактный разъем разъема |
Закреплено/не-закреплено |
|
Количество волокон |
8/12/16/24 волокна |
|
Тип волокна |
ОС2/ОМ3/ОМ4/ОМ5 |
|
Полярность |
Тип А/Тип Б/Тип С |
|
Длина кабеля |
Стандартная длина/длина по индивидуальному заказу |
|
Куртка |
ПВХ/ЛСЖ/ОФНП |
|
Рабочая температура |
от -20 градусов до +70 градусов |
|
Согласие |
IEC 61754-7 / TIA-604-5 / Telcordia GR-1435-CORE, где применимо |
|
Требования к материалам |
RoHS/REACH; применимые требования к огнезащитным-огнезащитным материалам |
Перед производством технические характеристики проверяются на соответствие выбранной конфигурации разъема, волокна и кабеля.
Совместимость интерфейса MPO/MTP
Кабели адаптера MPO/MTP настраиваются в соответствии с интерфейсом разъема, конфигурацией контактов, количеством волокон, типом волокна, полярностью и расположением волокон подключенного оборудования или существующего кабеля.
Типичные конфигурации включают в себя:
MPO/MTP → MPO/MTP:Подключает совместимые интерфейсы MPO/MTP на оптоволоконных кассетах, магистральных кабелях, патч-панелях, трансиверах и другом оптическом оборудовании.
MPO/MTP в LC:Соединяет многоволоконный интерфейс MPO/MTP с оборудованием или компонентами распределения с помощью соединений LC.
MPO/MTP в SC:Соединяет интерфейс MPO/MTP с указанным оптоволоконным оборудованием или компонентами распределения на базе SC-.
Закреплено в разделе «Не-закреплено»:Конфигурация контактов разъема выбирается в соответствии с ответным разъемом.
Тип A/B/C Полярность:Полярность и сопоставление волокон настраиваются в соответствии с требуемым расположением волокон-между-волокнами.
ОС2/ОМ3/ОМ4/ОМ5:Тип волокна выбирается в соответствии с существующей оптической инфраструктурой и подключенным оборудованием.
Кабели адаптера MPO/MTP требуют правильной конфигурации ответного разъема. Версии со штырями и без-штырьков выбираются в зависимости от разъема на ответной стороне.
Закреплено / Мужчина:Содержит выравнивающие штифты для позиционирования относительно совместимого не-штыревого разъема.
Не-закрепленный/женский:Для выравнивания разъема используются установочные штифты ответного разъема.
Интерфейс MPO/MTP:Конфигурация многоволоконного разъема для-плотности соединений.
MPO/MTP для LC или SC:Доступно для указанного преобразования интерфейса и конфигураций коммутации.
При заказе на замену или-соответствие системы можно использовать существующий номер детали разъема или образец кабеля для проверки требуемой конфигурации контактов.
Полярность и сопоставление волокон
Полярность определяет, как отдельные волокна распределяются между двумя концами сборки MPO/MTP. Выбранная полярность должна соответствовать оборудованию и архитектуре канала.
|
Полярность |
Сопоставление волокон |
|
Тип А |
Прямое-сопоставление |
|
Тип Б |
Обратное отображение |
|
Тип С |
Парное-обратное сопоставление |
DIMI Fiber может производить сборки в соответствии с заданными требованиями к полярности и расположению волокон. В случае неясных конфигураций предоставьте существующий кабель, чертеж системы, спецификацию или информацию о сопоставлении волокон для проверки перед производством.
Приложения
Кабели-переходники MPO/MTP используются в:
Оптоволоконная инфраструктура центров обработки данных
Системы распределения волокон-высокой плотности
Телекоммуникационная инфраструктура
Сетевое оборудование предприятия
Высокопроизводительные-вычислительные среды
Расширение и реконфигурация сети
Замена и обслуживание оптоволоконного кабеля
Пригодность зависит от всего оптического канала, включая тип волокна, приемопередатчик, полярность, конфигурацию разъема и потери в канале.
Перед отправкой DIMI Fiber проверяет кабели адаптера MPO/MTP на соответствие указанному разъему, волокну и конфигурации полярности.
Контроль качества может включать в себя:
Геометрия соединителя:3D-интерферометрический контроль радиуса кривизны, смещения вершины и выступания волокна.
Конечное-Состояние лица:Цифровой микроскопический контроль торцов разъемов в соответствии с применимыми критериями IEC 61300-3-35.
Оптическое тестирование:Вносимая потеря, обратная потеря и проверка оптической непрерывности в соответствии с указанной конфигурацией.
Сопоставление волокон:Проверка целостности и полярности-между-волокон, где это необходимо.
Протоколы испытаний:Индивидуальные данные оптических испытаний могут быть предоставлены вместе с заказом, если это указано.
Требования к тестированию подтверждаются в соответствии с выбранным типом волокна, конфигурацией разъема и полярностью, а не применением единой спецификации для всех переходных кабелей MPO/MTP.
DIMI Fiber поддерживает производство индивидуальных адаптерных кабелей для OEM-проектов, развертывания сети и требований к замене.
Кастомизация может включать в себя:
- Тип волокна: OS2/OM3/OM4/OM5
- Количество волокон: 8/12/16/24
- Разъем MPO или MTP
- Закрепленная или незакрепленная-конфигурация
- Тип полярности A, B или C
- Указанное сопоставление волокон
- Конфигурации MPO/MTP для LC или SC
- Длина кабеля
- Оболочка из ПВХ, LSZH или OFNP
- Сверхпрочная-конструкция или бронированная конструкция, где это применимо.
- Частная маркировка
- Пользовательское штрих-кодирование
- Комплектная или объемная упаковка
Клиенты могут предоставить чертеж, существующий кабель, спецификацию, номер детали разъема, интерфейс оборудования или образец в качестве производственного образца.
