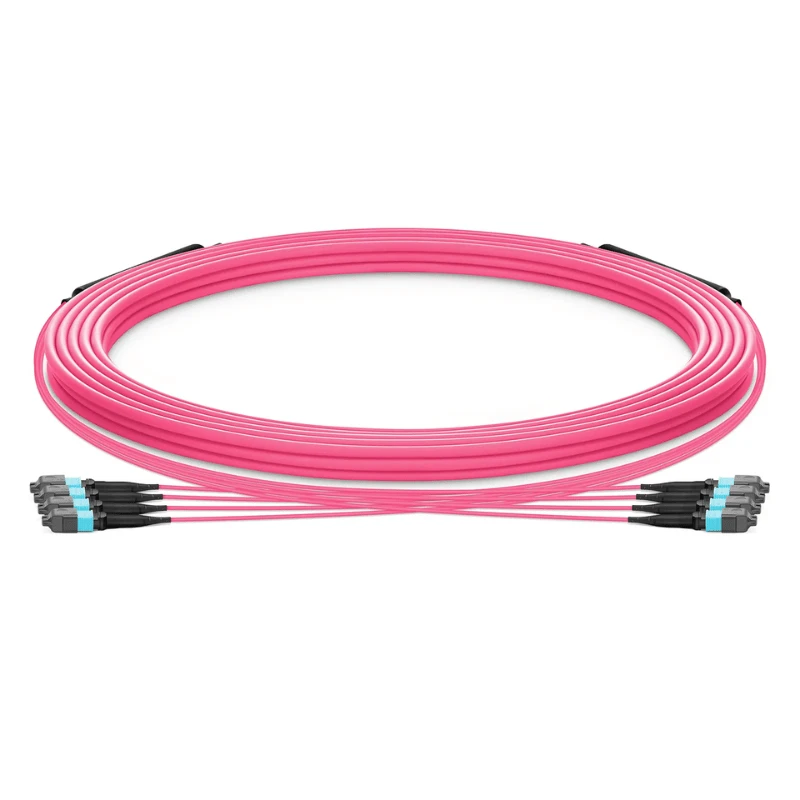

Многомодовый магистральный кабель MPO — это волоконно-оптическая сборка высокой-плотности, предназначенная для структурированной кабельной системы в центрах обработки данных, серверных помещениях предприятий и в высокоскоростных сетевых средах. В нем используются предварительно-разъемы MPO/MTP® для объединения нескольких многомодовых волокон в компактное магистральное соединение, что сокращает объем работ по терминированию на местах и упрощает развертывание с высокой-плотностью.

Доступный в многомодовом волокне OM3, OM4 и OM5, кабель может быть сконфигурирован для различного количества волокон, пола разъема, методов полярности, длины кабеля и требований к оболочке.

Технические характеристики

Элемент	Спецификация
Тип волокна	Многомодовый OM3/OM4/OM5
Волоконный сердечник	50/125 μm
Количество волокон	8/12/24 волокна; доступны несколько-конфигураций MPO
Разъем	МПО / МТР®
Пол разъема	Мужской/Женский
Полярность	Тип А/Тип Б/Тип С
Многомодовая польская	ПК
Вносимая потеря	Стандартный Меньше или равен 0,35 дБ; Версии с низкими-потерями Меньше или равно 0,20 дБ
Кабельная оболочка	ПВХ/ЛСЖ/ОФНП, в зависимости от комплектации
Тип кабеля	Круглая или связанная конструкция ствола

Полярность и гендерные варианты

Правильная полярность и тип разъема необходимы для обеспечения непрерывности передачи-приема-в параллельных-оптических каналах.

Тип А

Прямое-сопоставление волокон.

Тип Б

Обратное сопоставление волокон, обычно используемое в дуплексных параллельных-оптических архитектурах.

Тип С

Парное-обратное сопоставление для определенных конструкций структурированных-кабельных систем.

Мужской МПО

Штыревой разъем для совмещения с гнездовым разъемом.

Женский МПО

Нештыревой разъем для использования с вилкой.

Требуемую полярность следует указывать вместе с конструкцией сопряженного оборудования, кассеты или патч--панели, а не выбирать отдельно.

Кабельное строительство

В магистральной сборке используется многомодовое оптоволокно с заводской-заделкой и защитной конструкцией кабеля, подходящей для организованной установки в стойке и на проходе. В качестве силового элемента можно использовать арамидную нить, а внешнюю оболочку можно выбрать в соответствии с требованиями установки.

Обычные варианты оболочки включают ПВХ для общего использования внутри помещений, LSZH, где требуется конструкция с низким -дымом и галогеном-, и OFNP для установки в приточном помещении-. Диаметр кабеля зависит от количества волокон и конфигурации магистрали, поэтому окончательный наружный диаметр следует уточнить перед указанием пропускной способности канала или оборудования для-управления кабелем.

Приложения для центров обработки данных

Многомодовый магистральный кабель MPO подходит для:

Межстоечные-межстоечные магистральные соединения в-центрах обработки данных высокой плотности.
Патч-панель MPO-и кассетные соединения для структурированной кабельной системы.
Переключитесь-к-серверу и переключитесь-к-каналам переключения с использованием параллельной многомодовой оптики.
Аппаратные помещения предприятия, в которых предварительно-собранные сборки сокращают объем работ по установке на месте.
Модернизация сетей с высокой-плотностью требует более высокой пропускной способности оптоволокна в ограниченном пространстве стойки.

Тестирование и обеспечение качества

Каждый кабель в сборе может быть проверен и протестирован перед отправкой, чтобы убедиться в стабильности производства и оптических характеристиках.
Типичные процедуры-контроля качества включают:

100 % тестирование на вносимые-потери готовых сборок.
Осмотр торцевой-лицевой поверхности и очистка разъемов MPO.
Проверка полярности разъема и сопоставления волокон.

Проверка пола и идентификации разъема.
Визуальный осмотр оболочки кабеля, чехлов и мест прорыва.
Индивидуальные протоколы испытаний предоставляются в соответствии с требованиями проекта.

Записи испытаний можно сопоставить с идентификацией кабеля или документацией заказа для входного контроля и отслеживания проекта.

Настройка и OEM

Для заказов OEM, системных-интеграторов и проектов магистральный кабель может быть сконфигурирован в соответствии с требуемой сетевой архитектурой, включая:

Тип волокна: OM3/OM4/OM5

Количество волокон и количество МПО

Пол разъема MPO/MTP®

Тип полярности A/B/C

Оптические характеристики стандартного размера или с низкими-потерями

Длина кабеля и длина отвода

Оболочка ПВХ/ЛСЖ/ОФНП

Требования к идентификации, маркировке и цвету кабеля

Упаковка и индивидуальная-индивидуальная упаковка и маркировка клиента

Упаковка и доставка

Готовые магистральные кабели MPO индивидуально защищены, чтобы предотвратить загрязнение разъемов, изгиб и повреждение кабеля во время погрузочно-разгрузочных работ и транспортировки. Пылезащитные колпачки разъемов, защитная упаковка, картонные коробки или другая упаковка,-подходящая для экспорта, могут быть указаны в соответствии с требованиями к отправке.

Стандартные конфигурации могут поставляться в зависимости от наличия производства. Заказные OEM-сборки планируются в зависимости от сложности конфигурации, количества, требований к испытаниям и доступности материалов. Каждая партия может быть снабжена идентификацией продукта и соответствующей документацией по испытаниям для приемочного контроля.

Часто задаваемые вопросы

Вопрос: Как мне убедиться, что магистральный кабель подойдет к моей существующей системе MPO?

О: Подтвердите интерфейс разъема, ориентацию ключей, схему расположения волокон, конфигурацию контактов и характеристики сопрягаемых компонентов на обоих концах. Для существующей установки предоставление текущего номера детали модуля MPO, адаптера или кабеля помогает предотвратить несовместимость во время замены или расширения.

Вопрос: Могут ли магистральные кабели MPO поставляться разной длины для одного и того же проекта?

А: Да. Кабели различной длины могут быть изготовлены в рамках одной и той же спецификации проекта. Покупатели должны указать требуемую готовую длину и, если применимо, допустимый допуск, чтобы можно было точно спланировать прокладку стоек и зазоры при установке.

Вопрос: Можете ли вы предоставить образец перед оптовым заказом?

А: Да. Перед массовым производством могут быть изготовлены образцы для проверки конфигурации. В образце следует использовать ту же схему разъемов и те же ключевые технические требования, что и для производственного заказа, чтобы можно было проверить совместимость и установку в реальных условиях проекта.

Вопрос: Доступны ли чертежи кабелей или документация с размерами для технического утверждения?

А: Да. Габаритные чертежи и информация о конфигурации могут быть предоставлены для рассмотрения проекта. Для сложных сборок магистралей покупатели могут подтвердить общую длину, расположение разъемов, размеры прорыва и требования к идентификации перед производством.

Вопрос: Как следует обращаться с магистральными кабелями MPO во время установки?

О: Не тяните кабель за разъемы, не превышайте указанные пределы изгиба и не подвергайте чрезмерным нагрузкам разъёмы. Держите торцы разъема закрытыми до момента подключения и прокладывайте магистраль через подходящие системы прокладки кабелей-, не сдавливая и не сгибая узел.

Вопрос: Можно ли использовать один и тот же магистральный кабель MPO для разных скоростей передачи?

О: Потенциально, но совместимость зависит от типа трансивера, бюджета оптического канала, расстояния передачи и сетевой архитектуры. Поэтому кабель следует выбирать с учетом реальных требований к оптическому оборудованию и линии связи, а не выбирать только по номинальной скорости передачи данных.
